ARDUINO: le shield Joystick FUNDUINO

petit tuto sur le shiel boutons/joystick FUNDUINO , bein utile pour les application type commande de robot ou modèle reduit.

ce shield de 85 mm par 55 mm se monte directement sur un arduino UNO ou MEGA.

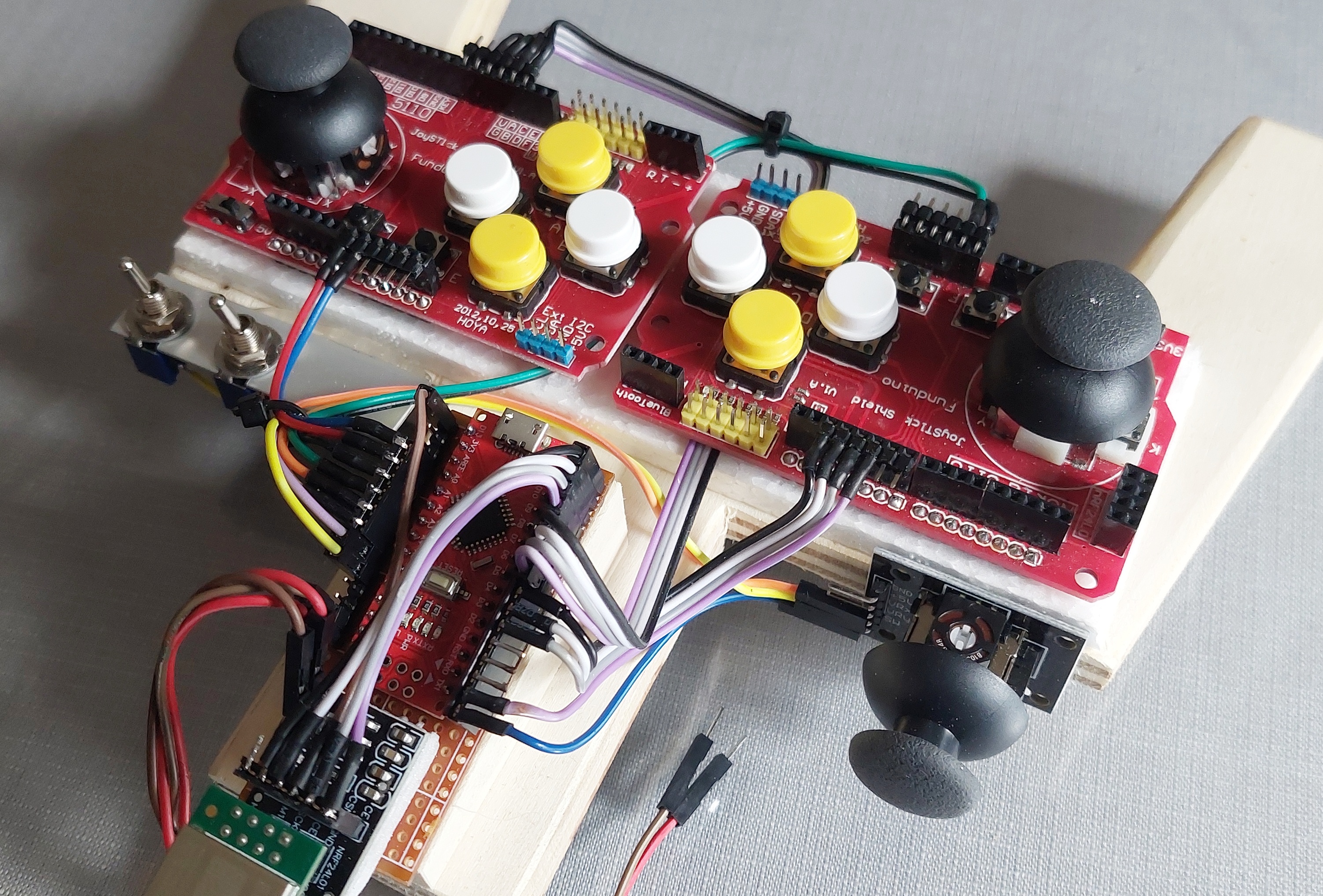

DESCRIPTION:

il comporte :

• un joystick avec 2 axes X/Y et une fonction bouton poussoir (appui vertical)
• 4 boutons poussoirs plastique designé A B C et D
• 2 micro boutons poussoirs désignés E et F
• 1 connecteur I2C ( rectangle orange en bas a droite )
• 1 connecteur pour module bluetooth HC06 ( rectangle bleu en haut a droite)
• 1 barrette de connexion pour écran LCD Nokia 5110 (rectangle vert)
• 1 slot 2×4 pour module radio nRF24L01

BROCHAGE:

le shield utilise les broche numeriques et analogiques ARDUINO suivant le tableau ci dessous :

EXEMPLE DE PROGRAMME

voyons un petit exemple simple d’utilisation, nous allons lire l’etat des entrées binaires E2 a E8 correspondant aux boutons A a J et la valeur des potentiometres de Joystick A0/A1 et afficher tout ça sur le moniteur série ( qu’il faudra ouvrir une fois le programme format txt copié dans l’IDE ARDUINO puis téléversé sur la carte).

void setup() {
  for (int i=2; i <= 8; i++)   {
      pinMode(i, INPUT_PULLUP);
  }
  Serial.begin(9600);
}

void loop() {
    for (int i=2; i <= 8; i++)   {
         Serial.print("E");
         Serial.print(i);
         Serial.print(":");
         Serial.print(digitalRead(i));
         Serial.print("  ");
    }
    Serial.println(" ");
    Serial.print("A0: ");
    Serial.println(analogRead(A0));
    Serial.print("A1: ");
    Serial.println(analogRead(A1));
    delay(1000);
    Serial.println("NOUVELLE LECTURE");
}

petite vue du résultat sur moniteur série:

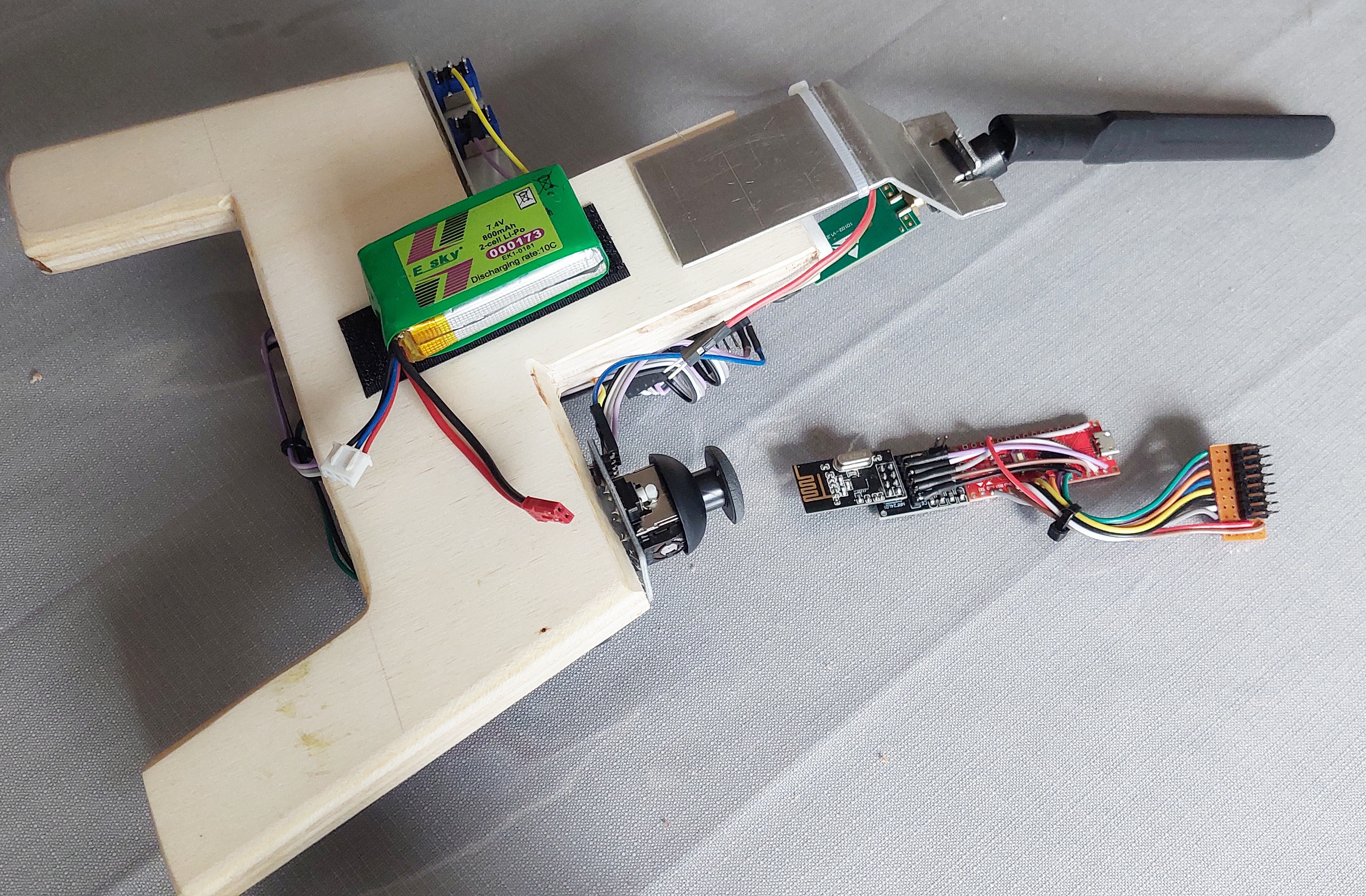

ce programme peut etre modifié pour de la telecommande radio par exemple en intégrant les valeurs lues dans des variables et en les envoyant a un recepteur radio via un module nRF24L01.
